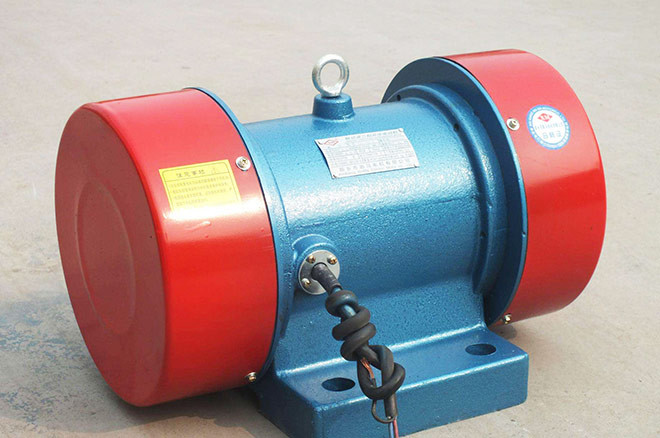

มอเตอร์สั่น

มันทำงานอย่างไร

เพลาส่งออกของปลายแต่ละด้านของมอเตอร์สั่นมีบล็อกนอกรีตคงที่และบล็อกนอกรีตที่ปรับได้การปรับมุมระหว่างบล็อกนอกรีตที่ปรับได้และบล็อกนอกรีตคงที่สามารถเปลี่ยนขนาดของแรงที่น่าตื่นเต้นได้มุมระหว่างบล็อกนอกรีตที่ปรับได้และบล็อกนอกรีตคงที่คือ 0 องศาเมื่อส่งมอบและแรงที่น่าตื่นเต้นในเวลานี้คือแรงที่น่าตื่นเต้นของมอเตอร์สั่นสะเทือน F
ให้ความสนใจเป็นพิเศษเมื่อปรับแรงที่น่าตื่นเต้นให้ปรับบล็อกนอกรีตที่ปรับได้บนเพลาขาออกที่ปลายทั้งสองข้างของมอเตอร์สั่นสะเทือนไปในทิศทางเดียวกันในทิศทางเดียวกัน
การปรับขั้นตอนการบังคับที่น่าตื่นเต้น:
1. ถอดฝาครอบป้องกันออก
2. คลายบล็อกนอกรีตด้านนอกและขันสลักเกลียวให้แน่น
3. ควรหมุนทั้งสองด้านของบล็อกนอกรีตในทิศทางเดียวกันเพื่อให้เส้นการจัดตำแหน่งบนเพลาสอดคล้องกับค่าแรงกระตุ้นบนบล็อกนอกรีตกับค่าแรงกระตุ้นที่ต้องการและตรวจสอบว่าปลายทั้งสองมีมุมเดียวกันหรือไม่ .



แรงสั่นสะเทือนและกำลังจับคู่อย่างเหมาะสมแรงสั่นสะเทือนมีขนาดใหญ่น้ำหนักของร่างกายเบาปริมาณน้อยเสียงเครื่องจักรต่ำ

เนื่องจากมอเตอร์สั่นเป็นการสั่นสะเทือนประเภทต้านทานแรงแทนที่จะเป็นเสียงสะท้อนจึงมีแอมพลิจูดที่เสถียร

ช่วงความถี่การสั่นสะเทือนมีขนาดใหญ่ความถี่ในการสั่นของตัวกระตุ้นแม่เหล็กไฟฟ้าได้รับการแก้ไขโดยทั่วไปจะเท่ากับอัตราขั้นตอนกำลังและความถี่การสั่นของมอเตอร์สั่นสามารถปรับได้ในช่วงกว้างโดยการปรับความเร็วในการหมุนความถี่ในการสั่นสะเทือนและแอมพลิจูดสามารถเลือกได้ตามอำเภอใจตาม เส้นทางอย่างละเอียดที่แตกต่างกัน

เมื่ออิทธิพลของความผันผวนของแหล่งจ่ายไฟมีน้อยตัวกระตุ้นแม่เหล็กไฟฟ้าจะทำให้แรงกระตุ้นเปลี่ยนแปลงอย่างมากเนื่องจากแรงดันไฟฟ้าเปลี่ยนแปลง แต่ในมอเตอร์สั่นการเปลี่ยนแปลงนี้มีน้อยมาก

การรวมกันหลายเครื่องสามารถบรรลุการซิงโครไนซ์ด้วยตนเองเพื่อทำตามความต้องการของกระบวนการที่แตกต่างกัน

ทิศทางของแรงที่น่าตื่นเต้นสามารถเปลี่ยนแปลงได้ตามวิธีการติดตั้งของมอเตอร์สั่น

แรงกระตุ้นและแอมพลิจูดสามารถปรับได้อย่างไม่มีขั้นตอนโดยการปรับมุมของบล็อกนอกรีตเท่านั้น

การบำรุงรักษาทำได้ง่ายเนื่องจากไม่ได้ใช้สปริงเหมือนชนิดแม่เหล็กไฟฟ้าจึงสามารถกำจัดงานบำรุงรักษาเช่นการปรับระยะห่างและการปรับน้ำหนักได้และจำเป็นต้องซ่อมแซมเฉพาะตลับลูกปืนเป็นประจำเท่านั้น

คุณสมบัติครบถ้วนเพื่อตอบสนองความต้องการของงานเครื่องจักรสั่นสะเทือนประเภทต่างๆ

ประเภท	ความเร็ว (รอบต่อนาที)	MCF (n)	อำนาจ (กิโลวัตต์)	AMP ปัจจุบัน	น้ำหนัก (กิโลกรัม)		ขนาด (mm)
						FG	ก	ข	ค	ง	จ	ฉ	Фg	ซ	เจ	เค	ม	น	Drawbolt
XV 0.7-2	2870	700	0.15	0.38	12	ก	130	80	136	244	122	182	11	77	147	18	50	140	M10
XV 1.5-2		1,500	0.15	0.38	14	ก	130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 2.5-2		2500	0.25	0.58	16	ก	130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 5-2		5,000	0.40	1.01	27	ก	150	120	173	390	192	200	18	100	210	24	54	204	M16
XV 8-2		8000	0.75	1.76	45	ก	170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 10-2		10,000	1.10	2.30	48	ก	170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 16-2		16000	1.50	3.59	70	ก	200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 20-2		20000	1.80	4.24	96	ข	230	83	258	568	275	280	22	157	330	25	75	325	M20
XV 30-2		30000	2.00	4.92	158	ข	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 1.5-4	1460	1,500	0.15	0.30 น	14	ก	130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 2.5-4		2500	0.15	0.32	16	ก	130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 5-4		5,000	0.25	0.65	36	ก	150	120	173	390	192	200	18	100	210	24	54	204	M16
XV 8-4		8000	0.40	1.14	48	ก	170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 10-4		10,000	0.55	1.50	52	ก	170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 16-4		16000	0.75	1.91	70	ก	200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 20-4		20000	1.10	2.60	78	ก	200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 25-4		25000	1.50	3.72	112	ข	230	83	258	568	275	280	22	157	330	25	75	335	M20
XV 32-4		32000	2.00	4.69	140	ข	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 40-4		40000	2.20	5.06	145	ข	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 50-4		50000	2.50	6.25	218	ข	280	118	353	645	340	345	26	190	410	35	85	390	M24
XV 75-4		75000	4.00	10.14	275	ข	320	120	373	815	370	405	32	200	435	33	102	410	M30
XV 120-4		120000	8.00 น	19.40 น	480	ข	440	140	420	896	420	520	38	225	510	45	130	470	M36
XV 140-4		140000	10.00 น	24.16 น	620	ค	460	118	480	940	490	560	38	260	520	35	120	560	M36
XV 160-4		160000	10.00 น	24.16 น	660	ค	460	118	480	940	490	550	38	260	520	38	120	550	M36
XV 2.5-6	980	2500	0.25	0.70	38	ก	150	120	197	375	192	200	18	100	265	25	54	204	M16
XV 5-6		5,000	0.40	1.23	53	ก	170	140	192	455	210	220	18	110	270	20	60	224	M16
XV 8-6		8000	0.55	1.68	60	ก	170	140	250	455	224	220	18	140	300	20	60	282	M16
XV 10-6		10,000	0.75	2.11	74	ก	200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 16-6		16000	1.10	3.03	82	ก	200	140	246	473	230	245	18	140	315	22	60	282	M16
XV 20-6		20000	1.50	3.77	120	ข	230	83	258	568	275	280	22	157	330	25	75	335	M20
XV 30-6		30000	2.20	5.47	160	ข	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 40-6		40000	3.00	7.20	170	ข	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 50-6		50000	3.70	9.28	228	ข	280	118	353	645	340	340	26	190	410	35	85	390	M24
XV 75-6		75000	5.50	13.31	340	ข	320	120	373	815	370	405	32	200	435	33	102	410	M30
XV 100-6		100000	7.50	17.93	473	ข	380	140	420	865	420	460	32	225	470	32	120	470	M30
XV 120-6		120000	8.50	19.76	510	ข	440	140	420	896	420	520	38	225	510	45	130	470	M36
XV 140-6		140000	9.50	21.70	660	ค	460	118	480	940	490	560	38	260	520	35	120	560	M36
XV 160-6		160000	12.00 น	27.37	710	ค	460	118	480	940	490	560	38	260	520	35	120	560	M36
