• รูปแสดงแผนผังโครงสร้างสำหรับสายพานลำเลียงแบบผสมที่รองรับอากาศสายพานยาง (1) วิ่งไปรอบ ๆ รอกขับ (2) และมู่เล่ย์โค้ง (3) ดังนั้นวัสดุจะถูกลำเลียงจากถังป้อน (5) ไปยังไซโลชุดกล่องอากาศแบบปิดยาวที่ออกแบบมาเป็นพิเศษพร้อมประสิทธิภาพการปิดผนึกที่ดีตามทิศทางตามยาวของสายพานลำเลียงหรือที่เรียกกันทั่วไปว่าช่องอากาศส่วนบนของช่องอากาศ (7) ประกอบขึ้นเป็นรูปร่องดิสก์ (รัศมีของส่วนโค้งคือ R มุมของร่องคือθ) ซึ่งเรียกว่ารางเพลท (6)สายพานยางได้รับการสนับสนุนโดย "เบาะลม" บนร่องและขับเคลื่อนด้วยรอกขับ (2) การทำงานอย่างต่อเนื่องสาขาโหลดที่ว่างเปล่ายังคงได้รับการสนับสนุนโดยลูกกลิ้งล่างแบบแบนซึ่งเรียกว่าสายพานลำเลียงแบบผสมที่รองรับอากาศ
  พัดลมแรงดันปานกลาง (8) ใช้ในการเป่าอากาศเข้าไปในกล่องอากาศผ่านช่องอากาศอากาศจะไหลตามยาวไปตามช่องอากาศเติมช่องอากาศเพื่อสร้างความดันที่แน่นอนและผ่านแถวของ orifices บนรางเพลท (6) ล้นเข้าไปในร่องระหว่างช่องเพื่อสร้างสายพานยางและวัสดุรองรับ "เบาะลม" ที่มั่นคงและมีความแข็งของเบาะลมของความดันที่สอดคล้องกันเพื่อปรับให้เข้ากับการเปลี่ยนแปลงโหลด การเปลี่ยนแรงเสียดทานในการกลิ้งของสายพานลูกกลิ้งแบบเดิมช่วยลดความต้านทานแรงเสียดทานได้อย่างมากในขณะเดียวกันก็เอาชนะจุดอ่อนของการทำงานของคลื่นของสายพานลูกกลิ้งแบบเดิมการทำงานมีเสถียรภาพและเชื่อถือได้ผลการประหยัดพลังงานก็น่าทึ่งเช่นกันดังนั้นความปลอดภัยและความน่าเชื่อถือจึงดีขึ้นอย่างมาก

สายพานลำเลียงที่รองรับอากาศเป็นสายพานลำเลียงสากลสามารถใช้กันอย่างแพร่หลายในถ่านหินโลหะวิทยาไฟฟ้าท่าเรืออุตสาหกรรมเคมีเครื่องกลวัสดุก่อสร้าง ฯลฯ โดยเฉพาะอย่างยิ่งใช้สำหรับลำเลียงเมล็ดพืชสามารถตอบสนองความต้องการของอุตสาหกรรมเหล่านี้สำหรับปริมาณงานขนาดใหญ่
สายพานลำเลียงที่รองรับอากาศที่จัดทำโดย บริษัท ของเราได้รับการใช้กันอย่างแพร่หลายในหลายสาขาอุตสาหกรรมทั้งอุตสาหกรรมเบาและอุตสาหกรรมการขนส่งระยะการลำเลียงสูงสุดของเครื่องเดียวถึงมากกว่า 1 กม.ความเร็ว 6m / s ขึ้นไปสายพานลำเลียงที่รองรับอากาศได้ครอบครองตลาดขนาดใหญ่ในและต่างประเทศในกระบวนการลำเลียงวัสดุ



ข้อดีของ ASBC กับสายพานลำเลียงทั่วไป
ออกแบบมาเพื่อนำเสนอผลิตภัณฑ์แห้งที่ไหลได้อย่างอิสระในทุกประเภทของอุตสาหกรรมโดยเฉพาะอย่างยิ่งในการใช้งานที่มีการกักเก็บฝุ่นเป็นสิ่งสำคัญการขนส่งที่ราบรื่นและการไหลของอากาศคงที่หมายถึงวัสดุที่เกาะอยู่บนสายพานลำเลียงและการปัดฝุ่นจะถูกกำจัดในทางปฏิบัติ
1. พลังงานขนาดเล็กใช้พลังงานต่ำลดแรงเสียดทานระหว่างสายพานลำเลียงและสายพานลำเลียงคนเดินเตาะแตะลดกำลังมอเตอร์
2. ภายใต้เงื่อนไขเดียวกันกำลังของสายพานลำเลียงที่รองรับอากาศจะเหมือนกับกำลังการทำงานไม่มีการเพิ่มกำลังเพิ่มเติม
3. เมื่อเทียบกับสายพานอื่น ๆ สายพานลำเลียงจำนวนน้อยค่าบำรุงรักษาต่ำอายุการใช้งานที่ยาวนานของสายพาน
4. ความต้านทานแรงเสียดทานของสายพานลดลง 10% -20% ของการใช้พลังงานในการขับขี่
5. การขนส่งแบบปิดสามารถหลีกเลี่ยงฝุ่นที่บินได้และเป็นมิตรต่อสิ่งแวดล้อม
6. ผลผลิตสูง
สายพานลำเลียงที่รองรับอากาศสามารถสร้างส่วนโหลดวัสดุที่ดีที่สุดเมื่อเทียบกับสายพานลำเลียงลูกกลิ้งสามารถบรรจุวัสดุได้ 5% ~ 15% ซึ่งเหมาะสำหรับการทำงานด้วยความเร็วสูง (ความเร็วสายพานของเครื่องลูกกลิ้งทั่วไปคือ 1.25 rn / s และสายพานลำเลียงที่รองรับอากาศโดยทั่วไป 1.6n ∥ s ~ 2.0 hu / s) สามารถปรับปรุงความสามารถในการขนส่งโดยไม่ต้องเพิ่มแบนด์วิดท์
7. สายพานยางน้ำหนักเบาเสริมและยืดอายุการใช้งาน
สายพานลำเลียงที่รองรับอากาศมีความต้านทานการวิ่งต่ำและแรงตึงต่ำสามารถใช้สายพานยางน้ำหนักเบาได้มันทำงานได้อย่างราบรื่นไม่ไหลออกเทปสึกหรอน้อยปรากฏการณ์การฉีกขาดแทบจะไม่เกิดขึ้นและอายุการใช้งานของเทปเพิ่มขึ้นกว่าเท่าตัว
8. สามารถใช้สำหรับการจัดเรียงขนาดใหญ่
สายพานลำเลียงที่รองรับอากาศมีการรองรับก๊าซอย่างต่อเนื่องวัสดุทำงานได้อย่างราบรื่นมุมเอียงน้อยกว่ามุมแรงเสียดทานสถิตของวัสดุและสายพานลำเลียงมุมเอียงที่แท้จริงของสายพานลำเลียงที่รองรับอากาศสามารถอยู่ที่ 18 °จากเครื่องลูกกลิ้งเพิ่มเป็น 23 °นอกจากนี้ยังสามารถวิ่งชิดซ้ายและขวาได้อย่างปลอดภัย

1. สายพานลำเลียงที่รองรับอากาศรุ่นใหม่ช่วยแก้ปัญหาของสายพานลำเลียงที่รองรับอากาศรุ่นแรกมีลักษณะของการปกป้องสิ่งแวดล้อมการประหยัดพลังงานการเริ่มโหลดหนักการประหยัดต้นทุนการทำงานที่มั่นคงและอายุการใช้งานยาวนาน
2. เป็นไปตามข้อกำหนดของความสามารถในการขนถ่ายขนาดใหญ่ในท่าเรือเหมืองพลังงานไฟฟ้าถ่านหินและอุตสาหกรรมอื่น ๆ นอกจากนี้ยังส่งเสริมการใช้สายพานลำเลียงที่รองรับอากาศได้อย่างกว้างขวาง
3. สายพานลำเลียงที่รองรับอากาศใหม่แทนที่วิธีการออกแบบมุมร่องเดียวด้วยการออกแบบมุมร่องรองโครงสร้างห้องอากาศมีความเป็นวิทยาศาสตร์และสมเหตุสมผลมากขึ้นเอาชนะปรากฏการณ์ของขอบถูเทปผลการทำงานดีขึ้น 20% การใช้ก๊าซจะประหยัดได้ 15%
4. สายพานลำเลียงแบบใหม่ที่รองรับอากาศแทนที่ช่องอากาศเชื่อมแบบชิ้นเดียวของรุ่นแรกด้วยกล่องอากาศรวมโครงสร้างเป็นนวนิยายรูปลักษณ์สวยงามความแข็งแรงแรงบิดและความต้านทานการดัดของกล่องอากาศได้รับการปรับปรุงให้ดีขึ้นอย่างมากเพิ่มอุปกรณ์แยกลมอุปกรณ์ไม่เพียง แต่สามารถแบ่งลมและทางเบี่ยงได้อย่างสมเหตุสมผล แต่ยังช่วยลดการสูญเสียความต้านทานของการไหลเวียนของอากาศตามเส้นทางได้อย่างมากผลการประหยัดพลังงานอยู่ในระดับชั้นนำในประเทศ

ทำไมอุตสาหกรรมอื่น ๆ ถึงเลือกสายพานลำเลียงอากาศ?
1. ความเร็วในการพัฒนาอุปกรณ์ทางเทคนิคสำหรับการขนส่งตอนนี้ต้องใช้สายพานที่มีความสามารถสูงในการจัดการกับสายพานลำเลียง
2. ในยุคใหม่ทุกเดินชีวิตมีข้อกำหนดที่สูงขึ้นและสูงขึ้นสำหรับการปกป้องสิ่งแวดล้อมและสายพานลำเลียงที่รองรับอากาศเป็นทางเลือกที่ดี
3. ด้วยการพัฒนาของเวลาความก้าวหน้าทางเทคโนโลยีช่วงการใช้งานของสายพานลำเลียงที่รองรับอากาศจะมีมากขึ้นเรื่อย ๆ อย่างหลีกเลี่ยงไม่ได้และแม้แต่เปลี่ยนสายพานลูกกลิ้งบางส่วน

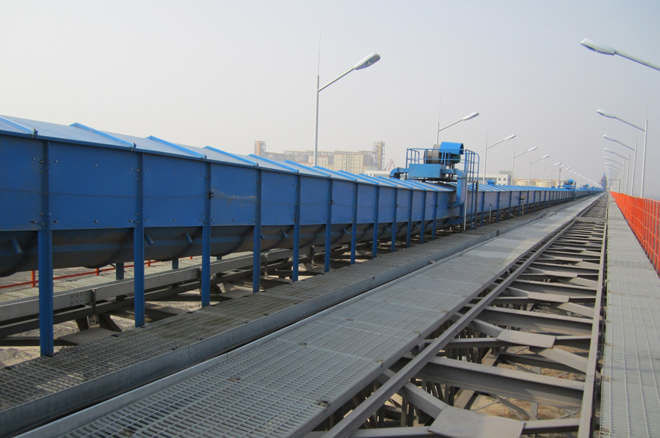

กรณีโครงการของสายพานลำเลียงที่รองรับอากาศ
